Mivec Light Indicator part 1

byjefftacra •
21
bagi pengguna mivec di sini ditunjukkan bagaimana hendak membuat mivec light indicator iaitu masa mivec on LED akan hidup.


video mivec light yang berjaya dibuat

diagram kat ECU mivec. pinout seperti di atas adalah merupakan wire signal mivec (brown stripe yellow)

ikut diagaram seperti ini. signal mivec bersifat negative. resistor perlu digunakan bagi yang menggunakan LED kecil daripada 12v dan kalau nak guna 12v resistor tidak perlu digunakan

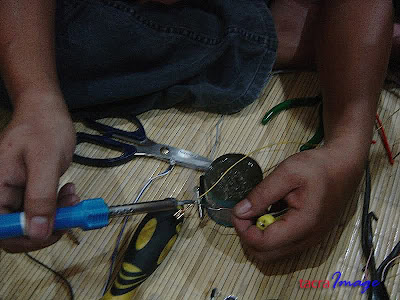

solder LED pada wayar

test LED dah hidup

4 LED tapi guna 2 atau 1 sahaja
$ads={1}

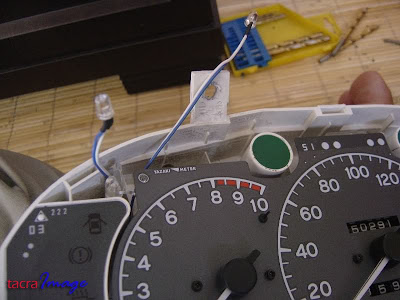

masukkan LED dalam meter

tebuk lubang untuk masukkan LED

LED dah siap masuk

test LED dah hidup kat panel meter
dah pun siap

selamat mencuba
terima kasih
Tags:

21 Comments

  1. UnknownThursday, 26 August 2010 at 22:28:00 GMT+8

    abg jeff, klu nak buat turbo Light Indicator camner? sbb sy pakai meter GSR biasa takde turbo indicator kat meter.
    leh bagi diagram tak?

    ReplyDelete
  2. jefftacraSaturday, 4 September 2010 at 12:15:00 GMT+8

    mmm... turbo? tak pasti lah nak wiring macamana, kena tanya pada orang yang pernah buat

    ReplyDelete
  3. AnonymousWednesday, 17 November 2010 at 02:15:00 GMT+8

    Salam abg jeff kalo nak wat kt mivec berapa modal yerk

    ReplyDelete
  4. jefftacraWednesday, 17 November 2010 at 07:05:00 GMT+8

    modal tak banyak mana pun, cari LED dan RESISTOR serta wiring sikit

    ReplyDelete
  5. AnonymousWednesday, 17 November 2010 at 20:18:00 GMT+8

    mcm mane nk wt erk? resistor tu nak cari kat mane?
    Ecu mivek dok bawah dashbord atau bwh seat?

    ReplyDelete
  6. jefftacraThursday, 18 November 2010 at 07:11:00 GMT+8

    kalau pakai LED 12v tak perlu resistor. ecu mivec duk kat bawah kiri dashboard

    ReplyDelete
  7. AnonymousSaturday, 20 November 2010 at 22:28:00 GMT+8

    tq abg jep nanti sya try buat

    ReplyDelete
  8. AnonymousThursday, 15 September 2011 at 10:17:00 GMT+8

    salam bro nk tanya skit
    sy pkai ecu gsr auto
    leh smbung trus ke turbo indicator?

    ReplyDelete
  9. AnonymousThursday, 15 September 2011 at 10:21:00 GMT+8

    salam bro jeff
    sy pkai ecu gsr turbo auto
    leh ke sy smbung trus dr ecu ke turbo indicator?

    ReplyDelete
  10. AnonymousThursday, 27 October 2011 at 23:49:00 GMT+8

    salam bos,sye pakai gsr,nak buat turbo indicator nyala,sbb saye pakai meter yg takde turbo indicator..nak taw pinouts signal kat ecu..sape2 pernah wat ,tolong ar..tengs

    ReplyDelete
  11. Sound-CheckerzMonday, 9 January 2012 at 19:35:00 GMT+8

    salam abg jeff...kt diagram ecu mivec tu apa maksud in dan out???

    ReplyDelete
  12. manchysThursday, 5 April 2012 at 22:19:00 GMT+8

    salam abg jeff,klu mivec 2nd generation sama ka point?

    ReplyDelete
  13. jefftacraFriday, 6 April 2012 at 07:07:00 GMT+8

    saya tak pasti kalau untuk point ecu mivec 2nd gen

    ReplyDelete
  14. Sat3Sunday, 8 July 2012 at 04:40:00 GMT+8

    bro, wa dh try wat, wayar positif wa dah sambung kat acc, pas tu bila on kunci LED akan terus menyala ... sepatutnya mcmtu ker? bila dh start enjin adakah LED akan padam? adakah mcmtu caranya? wa dh wat ikut diagram y lu bg tu tp bile tgk LED tu x padam wa x berani nk start bro takut ECU rosak, ECU bkn mudah nk cari bro

    ReplyDelete
  15. jefftacraSunday, 8 July 2012 at 11:07:00 GMT+8

    Salah wiring kalau macam tu, signal mivec bersifat negatif so masa mivec trigger barulah dia supply negati untuk hidupkan led, cek balik wiring

    ReplyDelete
    Replies
    1. Sat3Sunday, 8 July 2012 at 13:15:00 GMT+8

      bro, tlg tnjuk scara detail cara penyambungan.... wayar dr ecu warna coklat belang putih adalah negatif, manakala penyambungan wyar positif di ambil dr acc right? tlg tnjuk bgaimana nk cari wyar acc? wa rasa wyar positif wa salah sambung rrrr... plz help, tq

      Delete
  16. Sat3Sunday, 8 July 2012 at 17:13:00 GMT+8

    wa dh berjaya wat bro, bila mivec ON lampu LED akn ON, tp wa nk tya sket, bila kita ON kunci pada posisi ACC. lampu LED akn menyala, bila ON kunci pada posisi penuh lampu LED akan padam, betol ka turutannya tu bro?

    ReplyDelete
  17. AnonymousSunday, 22 July 2012 at 10:59:00 GMT+8

    kne phm apa yg bro jeff bg tau...
    bukan brown/white...sbb tu led meyala..
    brown/yellow...

    ReplyDelete
  18. jefftacraSunday, 22 July 2012 at 13:32:00 GMT+8

    Hal yang melibatkan wiring kena perhatikan dan buat dengan betul- betul, jangan salah tapping...

    ReplyDelete
  19. AnonymousMonday, 29 October 2012 at 13:39:00 GMT+8

    salam bro....skrg ni sya pkai meter yg ada indicator turbo,klau nk wt indicator 2 on bila mivec buka sama ke cara macam yg bro tunjunkkan 2??

    ReplyDelete
  20. jefftacraMonday, 29 October 2012 at 15:20:00 GMT+8

    ada saya buatkan indicator turbo untuk mivec light, try search entri berkenaan

    ReplyDelete
